TIPOS DE CABLES ELECTRICOS | GUIA COMPLETA Y CARACTERISTICAS

LOS CABLES ELECTRICOS

Los cables eléctricos son componentes esenciales en sistemas de distribución de energía, sistemas de comunicación y una variedad de aplicaciones industriales. Vienen en una amplia gama de tipos y configuraciones, cada uno diseñado para cumplir con requisitos específicos de conductividad, aislamiento, resistencia térmica y otras características cruciales.

En este artículo, exploraremos los tipos más comunes de cables eléctricos, sus características distintivas y sus aplicaciones típicas.

tipos de cables electricos

1. Cables de Alimentación

Estos cables son utilizados para la transmisión y distribución de energía eléctrica desde fuentes de generación hasta puntos de consumo. Los tipos incluyen:

Cables de Aluminio Aislados con XLPE: Adecuados para aplicaciones de transmisión de energía de alta tensión debido a su resistencia térmica y capacidad de carga, tenemos : cables NA2XY, cables NA2XSA2Y y cable CCAI.

Cables de Cobre Aislados con PVC: Utilizados en instalaciones eléctricas residenciales y comerciales debido a su flexibilidad y facilidad de manejo, tenemos : cable NYY, cable N2XOH, cables vulcanizados y cables N2XY.

Cables Sumergibles: Diseñados para transmitir energía bajo el agua, a menudo se aíslan con materiales especiales para resistir la corrosión y el agua salina. tenemos : cable H07RNF y cable H07RN8F.

Cables de Cobre Desnudo

Alambre de Cobre Esmaltado

tipos de cables electricos comprar

2. Cables de Control y Comunicación

Estos cables se utilizan para transmitir señales de control y datos en sistemas de automatización y comunicación. Los tipos incluyen:

Cables Apantallados: Aislados con materiales dieléctricos y recubiertos con una capa de blindaje metálico para reducir interferencias electromagnéticas, tenemos: cables de control apantallados y cables de instrumentacion.

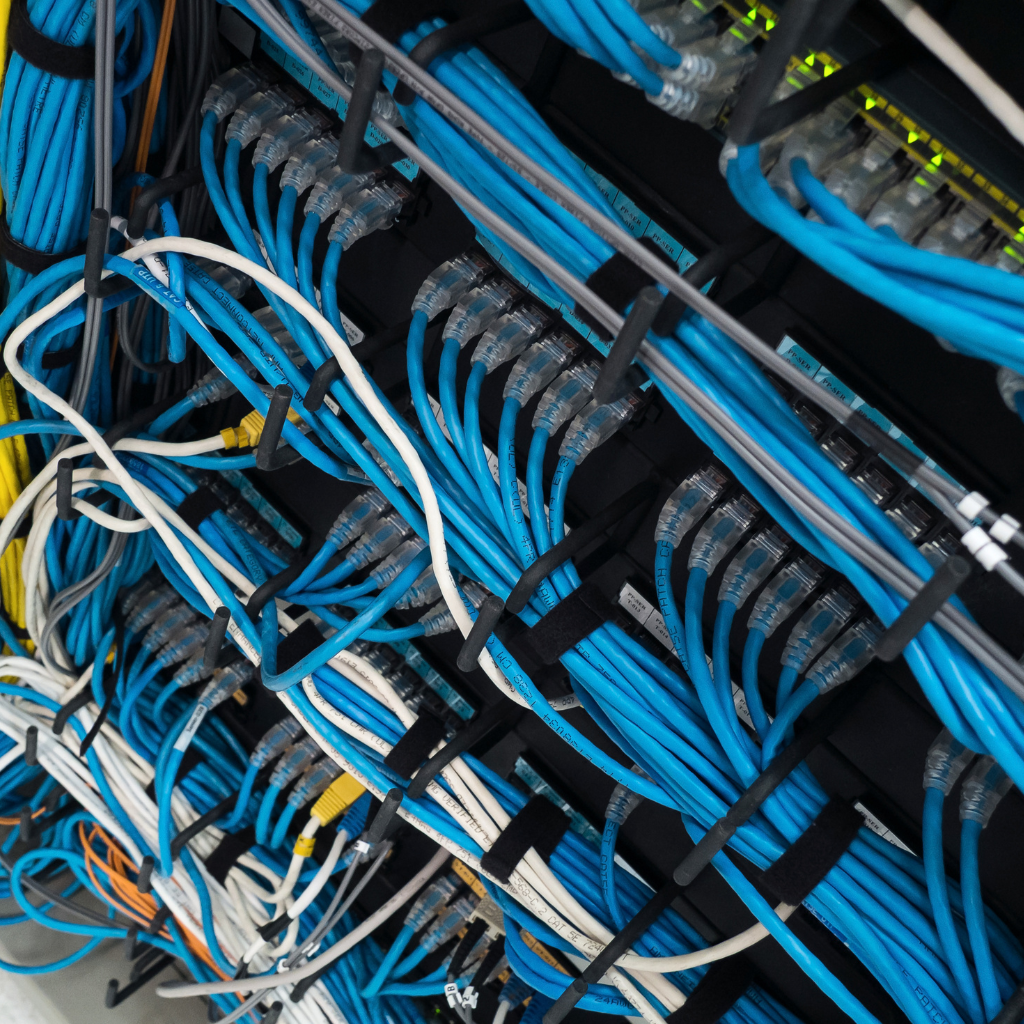

Cables Ethernet: Utilizados en redes de comunicación para transmitir datos y señales en entornos locales y de área extensa aqui tenemos los cables UTP cat5, UTP cat6, cables de Protocolo, etc.

Cables de Par Trenzado: Estos cables contienen pares de alambres trenzados para reducir la interferencia electromagnética, ideales para aplicaciones de red y telecomunicaciones : cables belden y cables dixon.

3. Cables Flexibles

Diseñados para aplicaciones que requieren flexibilidad y movimiento frecuente de los cables, como en equipos móviles o maquinaria industrial, aqui tenemos:

Cables de Cobre Multiconductor: Utilizados en equipos eléctricos y electrónicos donde se necesita una conexión flexible.

Cables de Control Flexibles: Empleados en sistemas de control y automatización industrial donde la flexibilidad es esencial y podemos utilzar : cables automotriz gpt.

Cables Vulcanizados: Estos cables se utilizan en la industria de la construccion, son ampliamente requeridos debido a su proceso de vulcanizacion del pvc que le confiere propiedades unicas como flexibilidad, maleabilidad, dureza y resistencia a la traccion.

4. Cables de Media y Alta Tensión: Estos cables se utilizan para la transmisión de energía eléctrica a largas distancias y en aplicaciones de alta potencia.

Cables de Transmisión Subterránea: Diseñados para transmitir energía a través de distancias largas bajo tierra, minimizando la interferencia con el paisaje urbano.

Cables Aislados con Grasa: Utilizados en aplicaciones de alta tensión y alta potencia debido a su capacidad para disipar el calor generado. Aqui tenemos los cables AAAC engrasado y sin grasa.

5. Cables de Fibra Óptica: Estos cables transmiten información mediante pulsos de luz, lo que permite velocidades de transmisión extremadamente altas y una alta capacidad de datos.

Cables de Fibra Monomodo: Transmite un solo rayo de luz, ideal para transmisiones a larga distancia.

Cables de Fibra Multimodo: Puede transmitir múltiples rayos de luz a través de su núcleo, utilizado en distancias más cortas.

6. Cables de Energía Renovable: Diseñados para conectar sistemas de generación de energía renovable, como paneles solares y turbinas eólicas, a la red eléctrica.

Cables Fotovoltaicos (PV): Utilizados para conectar paneles solares a inversores y sistemas de distribución.

Cables de Turbinas Eólicas: Transmiten la energía generada por las turbinas eólicas a estaciones de transformación y distribución.

VER CATALOGO DE CABLES

cables multiconductores


TIPOS DE AISLAMIENTO DE LOS CABLES ELECTRICOS

Los cables electricos se fabrican de diversos aislamientos protectores y siempre innovando en la tecnologia, entre los aislamientos mas comunes tenemos:

  • PVC - aislamiento policloruro de vinilo.
  • Z1 - aislamiento de poliolefinas.
  • PE - aislamiento polietileno lineal.
  • PU - aislamiento poliuretano.
  • GOMA EPR - aislamiento etileno propileno.
  • XLPE - aislamiento polietileno reticulado.
  • CPC - aislamiento neopreno.
  • R - aislamiento de hule.
  • RHH - hule resistente al calor.
  • RHW - hule resistente al calor y humedad.
  • N - aislamiento de Nylon.

CERTIFICACIONES Y ESTANDARES DE LOS CABLES ELECTRICOS

BASEC: el servicio británico de aprobaciones de cables es un organismo independiente de pruebas y aprobaciones para cables y alambres. La certificación BASEC garantiza un producto cumple con sus requisitos nacionales y estándares internacionales.
UL: Un cable o alambre listado por UL indica que el producto Las muestras han pasado los requisitos de seguridad establecidos por la empresa de seguridad y certificación, Underwriters Laboratorios. UL es una empresa reconocida internacionalmentede estándar.
DEF STAN: Un cable marcado que cumple con un estándar de defensa (DEF STAN) será de alta calidad y alta especificación. Para uso del Ministerio de Defensa, específicamente para aviones y aplicaciones militares.
Mil Spec: un cable o alambre que cumple con Mil Spec (Especificación militar) significa que está aprobado para Estados Unidos para uso militar. Mil Spec también puede aplicarse a productos distintos de cables, como conectores.
RoHS: la restricción de sustancias peligrosas, La directiva especifica límites máximos de ciertos sustancias peligrosas en electrodomésticos y productos electrónicos. Cable y alambre incluidos.
REACH: REACH es un acrónimo de Registro, Evaluación, Autorización y Restricción de Productos Químicos. como europeo regulación diseñada para proteger la salud humana de los riesgos planteados por productos químicos, REACH es aplicable a cables y alambres, por la producción y el uso de productos químicos en la funda y otras partes.

CONCLUSIONES


Elegir el tipo de cable eléctrico adecuado es fundamental para garantizar el funcionamiento seguro y eficiente de los sistemas eléctricos en una amplia variedad de aplicaciones. Considerar factores como la resistencia térmica, la capacidad de carga, la flexibilidad y la interferencia electromagnética ayudará a seleccionar el cable correcto para cada tarea específica, ya sea en aplicaciones domésticas, comerciales o industriales.
