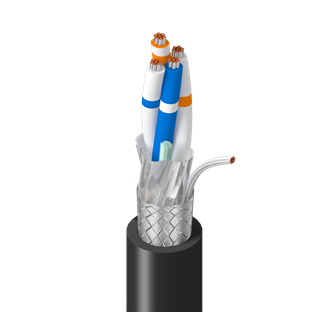

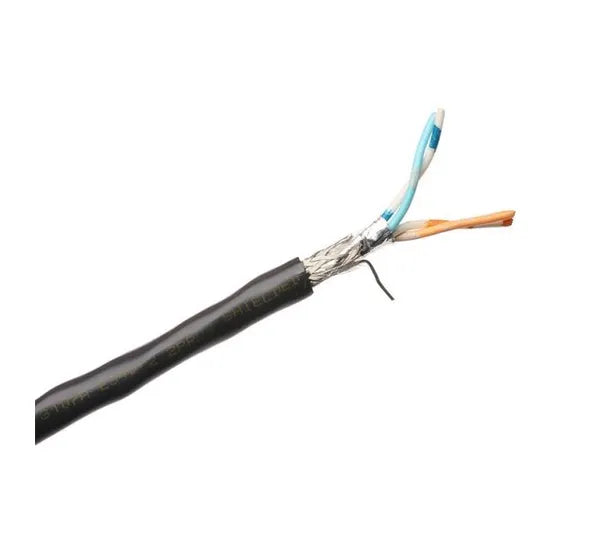

DESCRIPCION DEL CABLE BELDEN 3107 A
El cable Belden 3107 A, es un cable multiconductor diseñado para su uso en buses de datos RS-485. Aquí están algunas de sus características clave:
- Tiene 2 pares de conductores trenzados de calibre 22 AWG con aislamiento.
- Cuenta con un blindaje general de lámina metálica y una malla trenzada de cobre estañado al 65% para una protección superior contra la interferencia electromagnética (EMI).
- La cubierta exterior está hecha de PVC (cloruro de polivinilo) y cumple con las clasificaciones CM y PLTC para aplicaciones de control de circuitos de potencia limitada y plenum.
FICHA TECNICA CABLE BELDEN 3107A
Especificaciones Técnicas:
Impedancia característica: 120 Ω.
Resistencia CC del conductor: 18.2 Ohm/1000 pies.
Capacitancia: 11 pF/ft (cond. a cond.), 20.9 pF/ft (cond. a blindaje).
Voltaje nominal: 300 V (CM, PLTC).
Rango de temperatura de funcionamiento: -20°C a +60°C Resistencia al sol y al aceite.
APLICACIONES ADECUADAS PARA EL CABLE BELDEN 3107 A
entornos hostiles, IIoT, automatización de procesos o fábricas, video, audio, comunicación de datos, etc.
- Automatizacion Industrial.
- Control de Procesos.
- Sistemas SCADA (Sistemas de Supervisión y Control de Adquisición de Datos).
- Robotica.
- Comunicaciones, redes RS-485.
- Sistemas de Seguridad.
- Equipos Medicos.
DESCARGAR FICHA TECNICA CABLE BELDEN 3107A
CARACTERISTICAS TECNICAS DEL CABLE 3107A
| CARACTERISTICA | ESPECIFICACION |
|---|---|
| Escudo Exterior | Bilaminado ( Alum + Poly ) Cobertura 100% |
| Malla Trenzada | Cobre estañado al 65% |
| Chaqueta Externa | PVC cloruro de vinilo |
| Corriente Maxima | 4.8 Amperios a 30 ºC |
| Impedancia Caracteristica | 120 Ohmios |
| Voltaje UL | 300 V (CM, PLTC) |
| Temperatura UL Operacion | -20 ºC hasta +60 ºC |
| Inflamabilidad | UL-1685 |
| Nota del Producto | Resistencia al aceite: Pasa Oil Res II según UL1277, tabla 10.17. Para la versión con camisa CPE, solicite YR46792. |
| Tension de Traccion | 80 Libras ( 36kg ) |
CABLE DE PROTOCOLO BELDEN 3107 A RS 485
El cable Belden 3107 A, se considera un cable de protocolo por varias razones:
1. Diseñado para buses de datos RS-485: El cable está específicamente diseñado para su uso en buses de datos RS-485, que es un protocolo de comunicación estándar industrial utilizado para conectar dispositivos en redes punto a punto o multipunto.
2. Características de transmisión de datos: El cable 3107 A posee características que optimizan la transmisión de datos en buses RS-485.
Impedancia característica: La impedancia de 120 Ω del cable coincide con la impedancia de terminación estándar de los dispositivos RS-485, minimizando la distorsión de la señal y mejorando la integridad de los datos.
Baja capacitancia: La baja capacitancia del cable reduce la atenuación de la señal, permitiendo una transmisión de datos más precisa a distancias mayores.
3. Protección contra interferencias: El blindaje de lámina y malla trenzada del cable proporciona una excelente protección contra la interferencia electromagnética (EMI) que puede afectar la integridad de la señal. Esto es crucial en entornos industriales donde hay presencia de maquinaria y equipos eléctricos que generan ruido EMI.
4. Certificaciones y aprobaciones: El cable Belden 3107A cuenta con certificaciones y aprobaciones para su uso en aplicaciones de control de circuitos de potencia limitada (CM) y plenum (PLTC). Esto significa que cumple con los estándares de seguridad y confiabilidad para su instalación en espacios con cielorraso, donde la seguridad contra incendios es crítica.
En conjunto, las características del cable Belden 3107A lo convierten en una solución ideal para la transmisión confiable de datos en buses de datos RS-485, lo que le da la clasificación de cable de protocolo.
Ejemplos de aplicaciones:
Control de procesos industriales.
Automatización de edificios.
Sistemas de seguridad.
Redes de comunicación industrial.
Monitoreo ambiental.
Equipos médicos.
El cable Belden 3107 A está diseñado para buses de datos RS-485.
Sus características optimizan la transmisión de datos y la protegen de interferencias.
Las certificaciones lo hacen ideal para instalaciones seguras.
Se utiliza en diversas aplicaciones que requieren comunicación confiable.
